福建某电子厂风淋室控制系统


【摘要】风淋室控制系统是在原来手控“风淋室”的基础上,加一台Z-80单板机,达到了自动互锁,吹风,以及定时控制得目的,解决了生产实际问题。

【关键词】风淋室,Z-80单板机,控制系统。


一、问题的提出

   液晶显示器是高科技产品,在其生产过程中,需要一个高清洁净度的车间-“净化室”。为此,要建一个员工进入“净化室”的“风淋室”,如图一所示。其作用是使员工身上的灰尘等赃物被“风淋”而清除掉,干干净净地进入“净化室”。原来,我们公司是用手控“风淋室”,即当员工打开门1,从室外进入“风淋室”后,用手按下鼓风机的电源开关,此时鼓风机启动,开始吹风,一直吹到预定的时间(用定时器预置吹风时间)后才停止吹风,一直吹到预定的时间(用定时器预置吹风时间)后才停止吹风;之后,经风淋后的员工由“风淋室”进入“净化室”。然后,手控风淋室有一个缺点,门1和门2不能自动互锁,有的员工由于疏忽或不遵守规章制度进入“风淋室”后,不按下鼓风机的电源开关,未经风淋就进入“净化室”,是否风淋室人为的,哪怕是每人带很少量的灰尘等脏物,就会影响产品的质量。在以质量求生存的企业激烈竞争中,为了解决生存实际中存在的问题,我们设计并研制了“风淋室”自动互锁,吹风,定时控制系统(简称FZT控制系统),以达到提高产品的质量,并获得明显的经济效益和社会效益。

福建某电子厂风淋室控制系统

二、FZT控制系统的基本原理

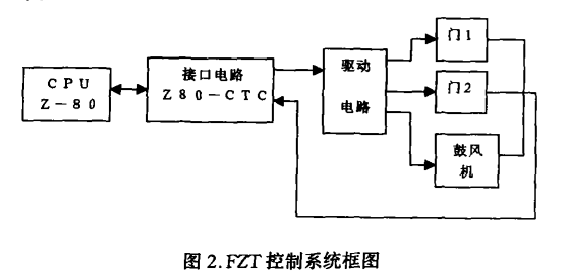

   FZT控制系统是在原来手控“风淋室”的基础上加一台单板机进行控制得。单板机中的CPU为Z-80,接口芯片是Z80-CTC,加上晶体管驱动电路等构成了控制系统,其框图如图2所示。

福建某电子厂风淋室控制系统

   FZT系统可以使“风淋室”的门1,门2等两道门自动互锁,自动吹风,以及吹风至预定的时间后自动停止,然后才能打开门2进入“净化室”等三个功能。


   首先,系统处于初始状态,门2和门2的电动锁都处于导通状态(即门1和门2都处于可以打开的状态,员工可以从室外进入“风淋室”,经吹风后进入“净化室”;也可以从“净化室”进入“风淋室”不需吹风而走到室外)。当员工打开门1时,在启动信号的触发下,利用CPU(Z80-CTC的定时特性和表相结合的方法)控制着门2被锁住,避免员工未经吹淋而把灰尘等脏物带入“净化室”;此时,鼓风机启动,开始吹风一直吹到预定的时间后才停止,同时门2被打开,被“风淋”后的员工才能进入“净化室”,这样,在CPU的控制下,一个动作完成后自动启动下一个动作,构成了一个连续过程。当员工要从“净化室”出来,即打开门2,在CPU的控制下,CPU控制着鼓风机不接通电源(即无需吹风),,而直接打开门1,让员工走出室外,又构成了一个连续过程。


三、Z-80表的格式如图3所示,表中每个登记项包含三个内容

(1).动作的时间常数TIMEi在程序中将该数据送人CTC的时间寄存器,作为决定中断出现之前的持续时间;

(2).本动作完成后要启动的下一个动作登记项的偏移量NOFFi;

(3).动作程序的入口地址,是双字节数,地位用WORKiL表示,高位用WORKiH表示。使用表时是根据实际过程的动作数目,将上述三项内容的数据写入表中。

福建某电子厂风淋室控制系统

福建某电子厂风淋室控制系统

福建某电子厂风淋室控制系统

福建某电子厂风淋室控制系统


六、结束语

由于在该程序中,每个动作的时间可以不同,动作的数目不受限制(在存储容量允许的条件下),为了解决多种不同情况的需要,表驱动子程序给出了单字节,双字节,三字节和四字节的驱动入口地址。读者可以根据具体情况,将该子程序应用在不同的程序中,所以它具有广泛应用价值。
